汽车高速电机性能测试台

一．方案概述

本方案电机负荷加载采用国产的磁滞制动器，该磁滞制动器为非接触式载荷方式，电流传感器则选用日本LEM生产的高精度传感器，其响应频率可达到DC～50KHz，转速测量选用无锡嘉德光电科技有限公司生产的空心轴增量编码器。电机罩壳温度采用Pt100铂电阻抱箍式测量。

本系统是通过人工设置电机测试点的载荷力值，经过计算准确控制电机励磁电源输出电流，使磁滞制动器产生对测试电机稳定载荷力矩，采用NI公司高速采集板卡，对电机的电流、电压、转速、偏转角度及扭矩进行高速同步采集。根据采集数据进行处理，生成测试曲线和报表，并依据参数设定限值自动评判合格与否。

1.2、方案可以实现的功能

   1.2.1 依据设定自动加载电机负载力

   1.2.2 显示电机在不同载荷下，电机瞬时力矩、电流、电压；每一周期的平均功率、电流和转速的数据采样和计算。

   1.2.3 能够时域显示电机输出轴的转速、电流和力矩曲线。

   1.2.4 依据评判标准自动判断电机合格与否。

   1.2.5 自动生成测试报表，其包含测试电压、电机转速、罩壳温度和测试时间。

1.3、方案的主要设备构成

  ●电源：采用进口Delta的Delta Electronica SM66-110 (带电压反馈)，该电源提供最大DC66V、

             110A的电压和电流输出能力，电压精度≥0.1V，带末端采样的补偿反馈端子。

  ●制动器：采用进口（国产）的磁滞制动器，该磁滞制动器为非接触式载荷方式，，范围0～3.20Nm;

  ●电流传感器：采用日本LEM生产的高精度传感器，其响应频率可达到DC～50KHz，型号LA-150-NP,精度：0.5％

  ●编码器：采用无锡嘉德光电科技有限公司生产的增量编码器，型号为：EKT80-30,带有S型弹性安装板

  ●采集系统：采用NI公司高速采集板卡，对电机的电流、电压、转速、偏转角度及扭矩进行高速同步采集

1.4、方案实现的功能图（系统框架）

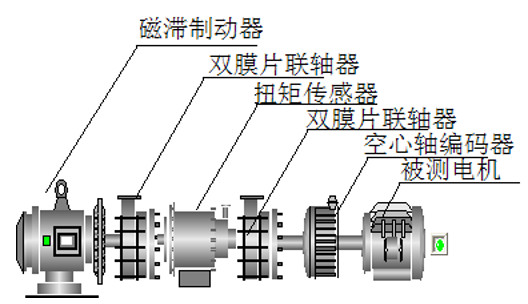

1.5、机械连接示意图

二、系统主要材料构成
